通用CAD制作旋转楼梯平面图

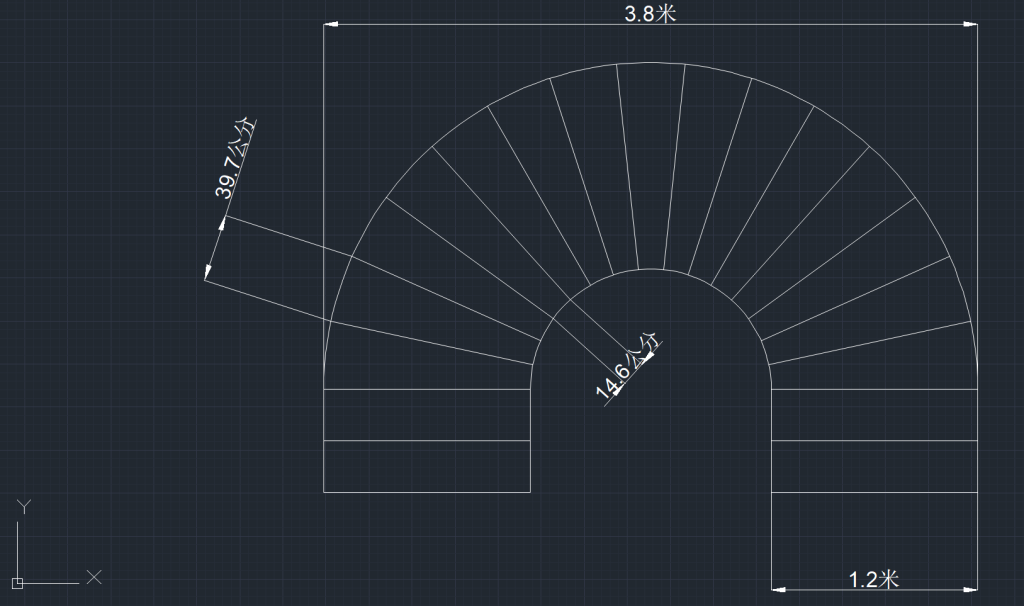

最终效果

用到的快捷键

• 鼠标滚轮->按住并拖动->页面移动
• C（CIRCLE）->圆
• O（OFFSET）->同心圆
• AR（ARRAY）->按角度复制直线
• X（EXPLODE）->取消项目的组合
• MI（MIRROR）->按格式复制
• RO（ROTATE）->按基点、角度复制/偏移

步骤开始

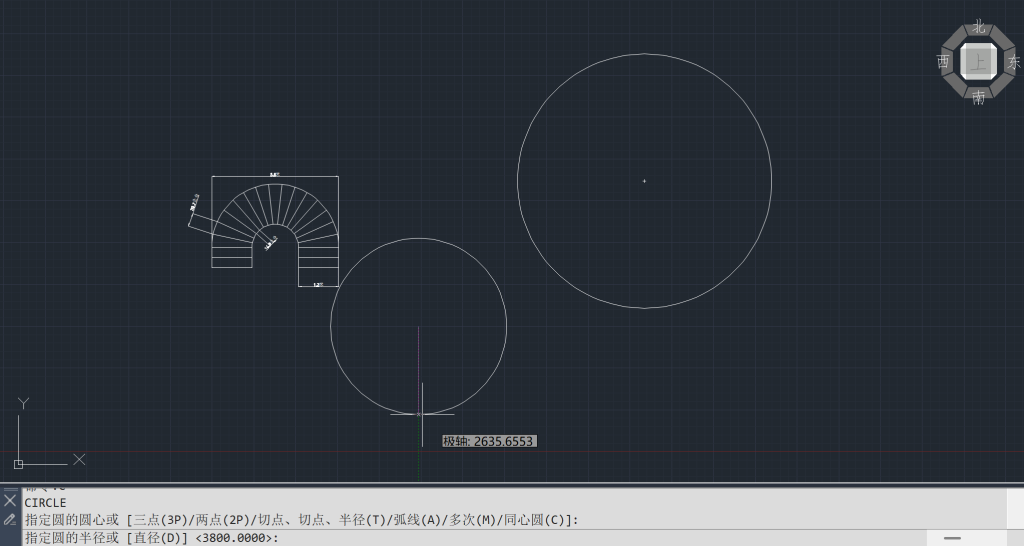

1.画圆

输入C键，命令行提示C（CIRCLE），选择平面上一个点，然后输入圆的半径（默认，也可以切换直径“输入D”）=1900

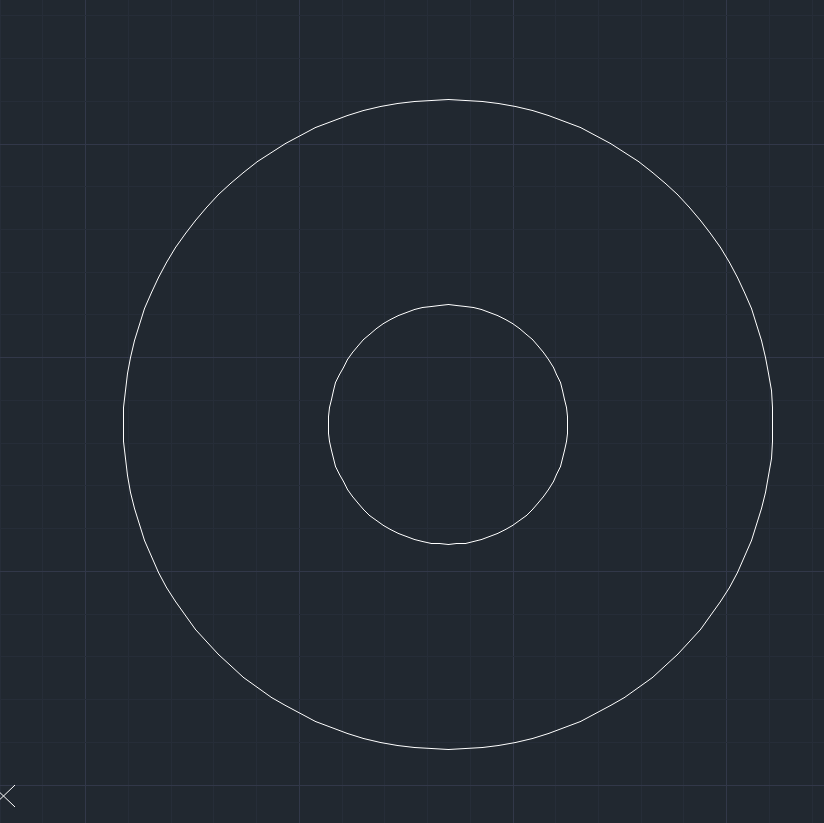

2.画同心圆

• 输入O键，命令行提示O（OFFSET）
• 提示输入偏移距离->同心圆和大圆的距离，这边代表楼梯的长度1200
• 选择偏移对象->选择大圆
• 指定偏移点->选择圆心

制作扇形台阶

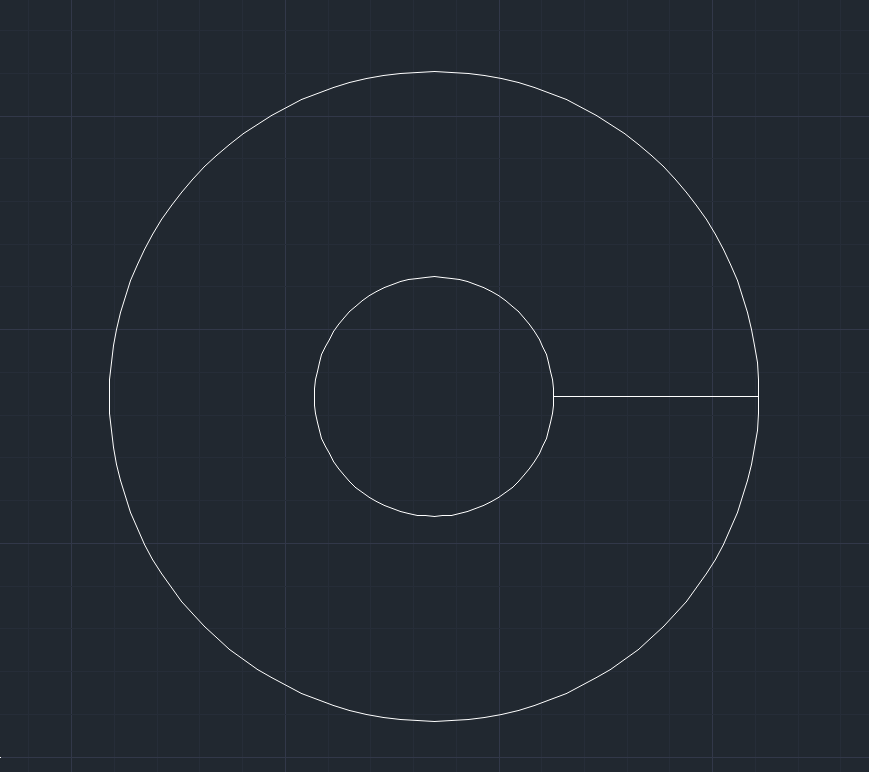

• 先画第一级台阶->选择直线->同心圆到大圆直接

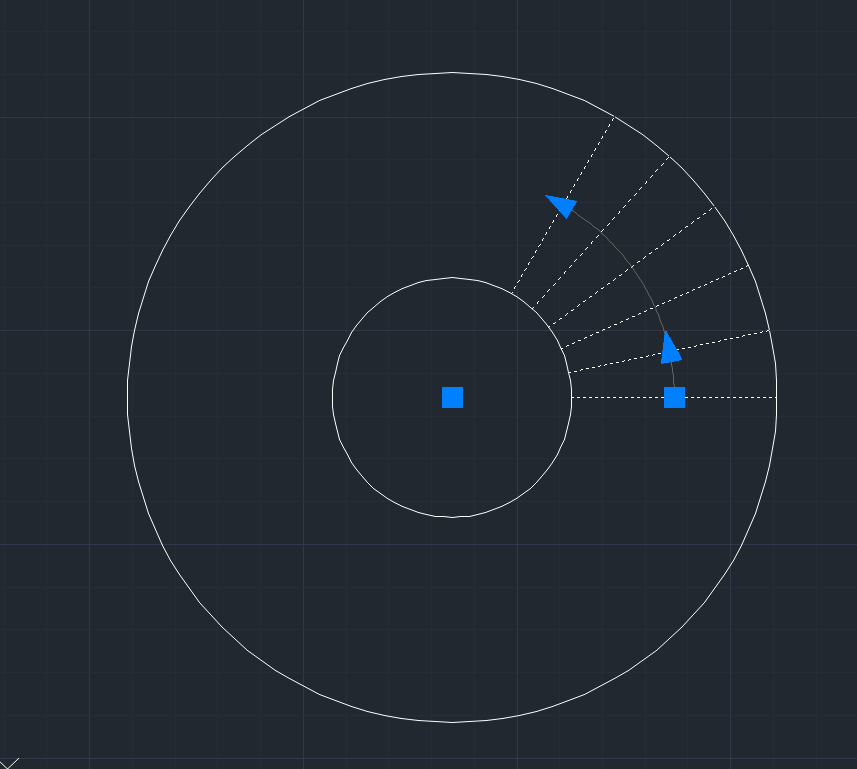

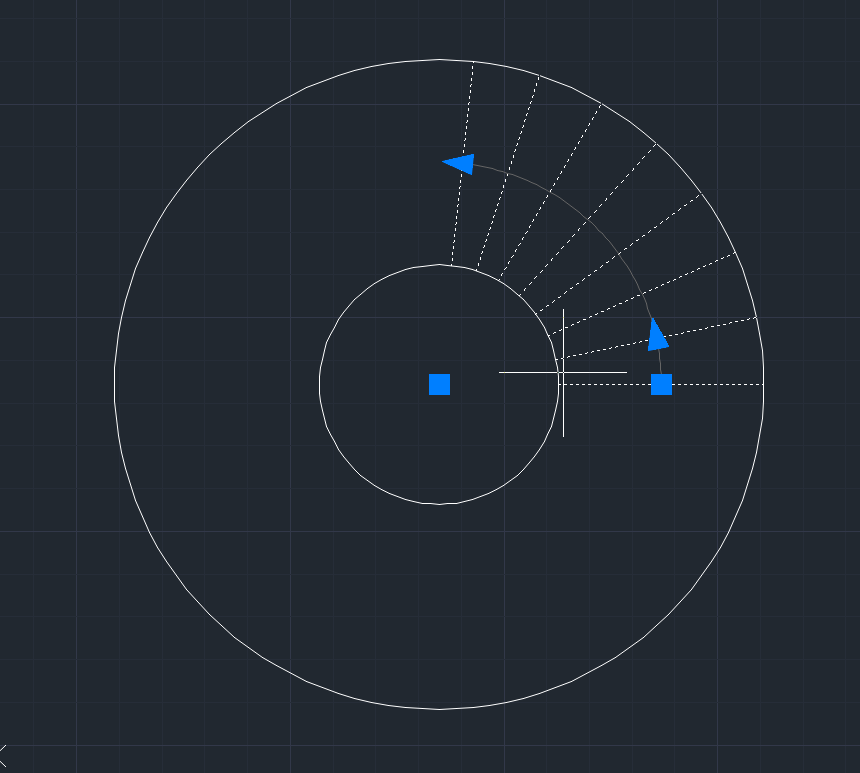

• 输入AR（ARRAY）->选择对象->选择第一级台阶直线（回车）->选择极轴（PO）->选择圆心（回车）->选择项目L->输入层数9（计算方法：半圆内一共15及台阶，一边各7各，中间为第8各，项目数为线条数所以8+1，若是17和18级台阶则输入9+1）->（如果没有按一次Esc）输入项目角度（计算方法：半圆180度/台阶级数，180/15=12°）

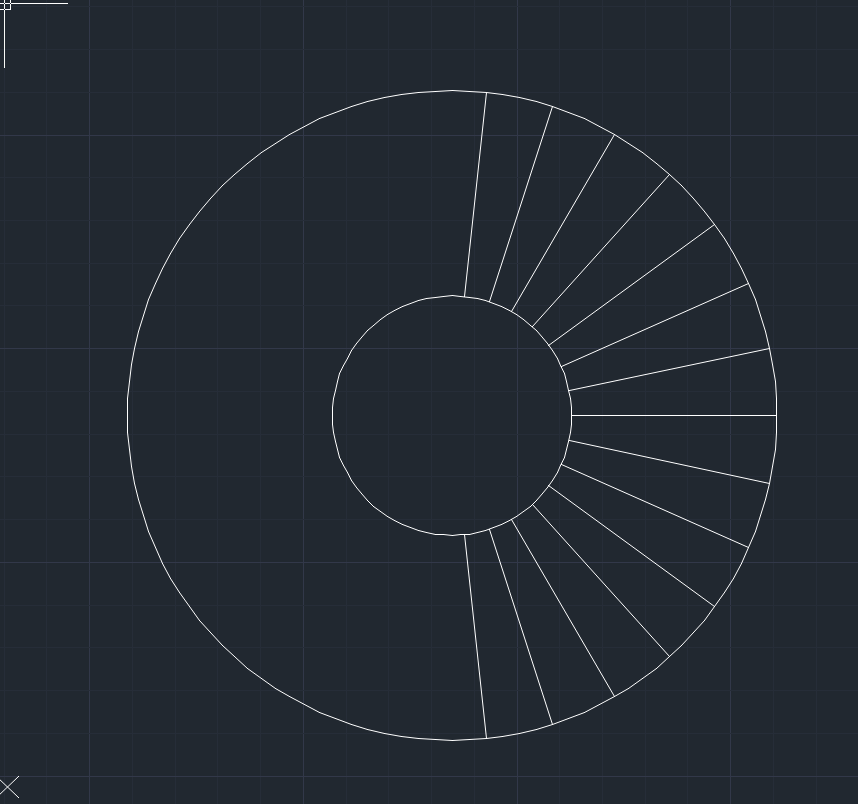

铺满扇形台阶

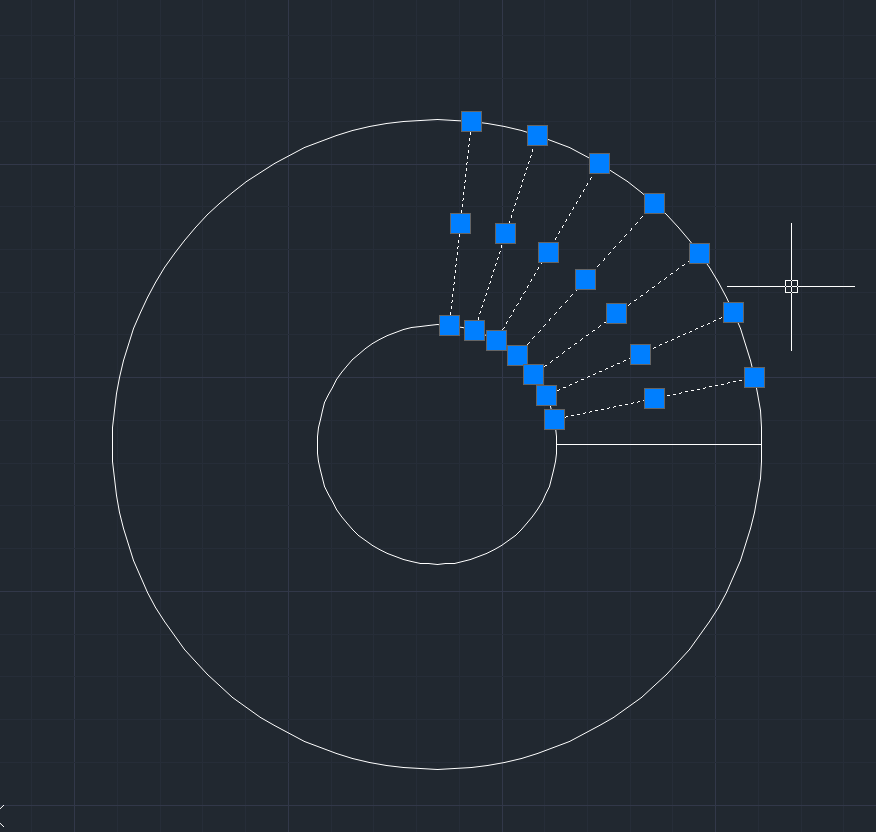

• 取消所有线条默认组合->选择扇形线条->输入X键->取消组合
• 选择第二级以上的线条
• 输入MI（MIRROR）->选择第一级台阶线条->然后选择圆心（以圆心为基点）->是否删除原对象（默认否即可）
• 如果发现没有铺满180°，需要按基点、角度复制。选择一条线，输入RO（ROTATE）->选择基点（圆心）->输入C（复制）->选择至180°
